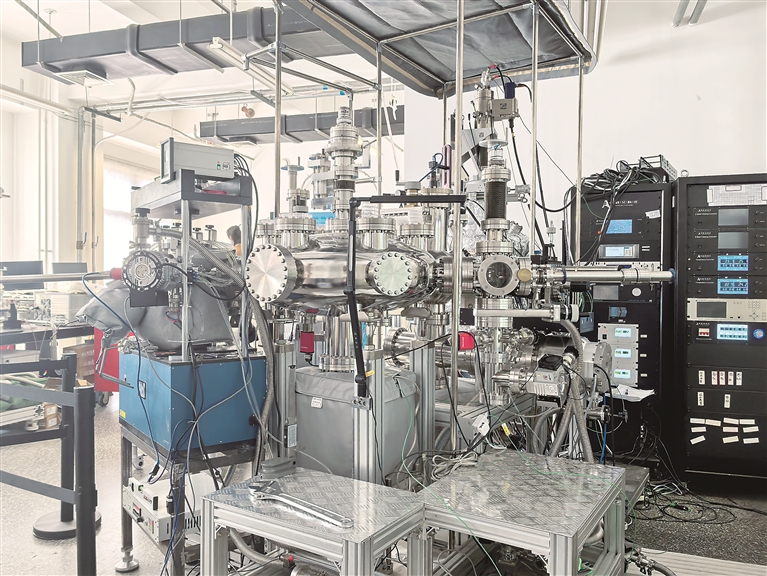

图①：超高真空范德华挤压装置。记者 沈东方 摄

图②：以范德华挤压技术制备二维金属流程图。 受访者供图

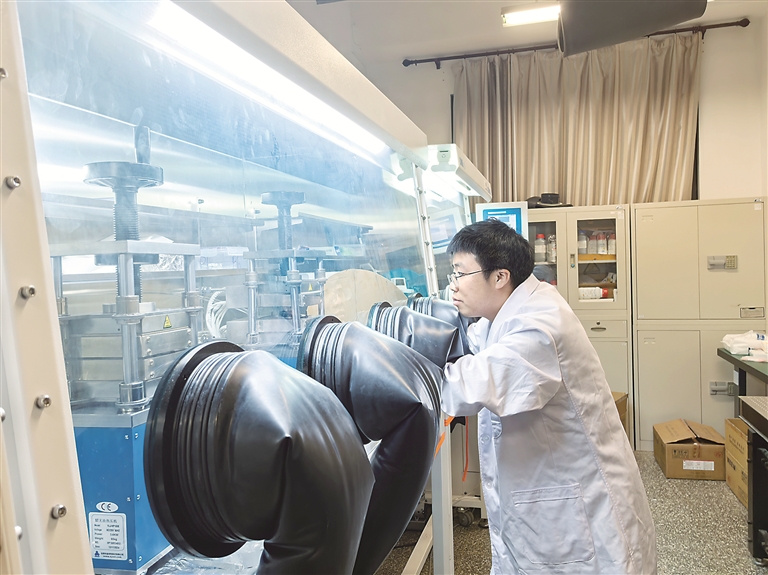

图③：特聘研究员杜罗军正在以范德华挤压技术制备二维金属。记者 沈东方 摄

图④：被单层二硫化钼上下封装的单层金属铋示意图。受访者供图

图⑤：课题组学生正在蓝宝石上外延制备单层二硫化钼。记者 沈东方 摄

我们常用“薄如蝉翼”来形容一种材料轻薄到了极致，而在微观世界里，还有比蝉翼薄几万倍的材料，这就是二维材料。近20年来，经过科学家们的持续探索，二维材料的“家族”已十分庞大，但对二维金属的研究还是空白。

近日，中国科学院物理研究所纳米物理与器件N07课题组在二维金属研究上获得重大突破。该课题组研究出了原子级制造的范德华挤压技术，制备出了厚度仅为头发丝直径的二十万分之一的单原子层金属，有望开创二维金属研究新领域。相关研究成果《埃米厚度极限二维金属的实现》于3月13日发表在国际顶级学术期刊《自然》。

厚度在十纳米以下、肉眼不可见，以石墨烯为代表的二维材料已达数百种

你所见过的“最薄之物”是什么？

马王堆汉墓出土的曲裾素纱单衣，重仅48克，整件衣服可轻松穿过一枚戒指，将其叠起十层放在报纸上，仍能透过它看到报上文字；代表着新石器时代龙山文化的蛋壳黑陶杯，杯壁厚度均匀，薄如蛋壳，最薄处仅为0.2至0.3毫米……即便薄到这种程度，构成这些文物的材料依然属于三维材料。

“真正的二维材料，用肉眼是看不见的。”中国科学院物理研究所特聘研究员杜罗军向记者介绍，在日常生活中看到的物体，通常都具有一定的长度、宽度和高度，这都是三维材料。当把三维材料的其中一个维度做到非常薄，薄到物质的最薄厚度即只有一个原子层厚度时，就是二维材料。一般来说，当材料厚度在十纳米以下，就会显现出与三维材料不同的特性。因此，在实际研究中，两、三、四层原子厚度的材料也可以被称为二维材料。

近一个世纪以来，物理学界曾普遍认为，二维材料是不可能存在的。

直到2004年，石墨烯材料横空出世。英国曼彻斯特大学学者在常规实验中观察到废弃胶带上的石墨残渣，受此启发，尝试用透明胶带反复剥离高定向热解石墨，最终在显微镜下发现厚度仅0.335纳米的单层碳原子结构，相当于头发丝直径的二十万分之一。这一“用胶带撕出诺贝尔奖”的简单方法，颠覆了二维材料无法稳定存在的理论“预言”。

科学的边界往往在“不可能”与“可能”的交界处。随着单层石墨烯的发现，二维材料引领了凝聚态物理、材料科学等领域的系列突破性进展，并开创了基础研究和技术创新的二维新纪元。在过去20年中，二维材料家族迅速扩大，目前实验可获得的二维材料达数百种，理论预测的达近2000种。

这些二维材料逐渐从实验室的稀罕物变成产业界的香饽饽：在能源存储领域，二维材料的高比表面积和导电性可以显著提升电池性能；在生物医学领域，二维材料的生物相容性和光学特性推动新型诊疗技术发展；在电子器件领域，二维材料二硫化钼凭借其超高电子迁移率，被视为亚纳米制程芯片的候选材料。

中商产业研究院发布的《2025-2030年中国石墨烯行业调研分析及市场预测报告》显示，2024年中国石墨烯市场规模已经达到约411亿元。

从金箔技艺中获得灵感，范德华挤压技术使二维金属从“不可能”到“可能”

3月17日，在位于北京中关村的物理所实验室里，纳米物理与器件课题组成员们正在研究二维材料家族的新成员——二维金属。

“分子间作用力又称范德华力。此前，二维材料的研究大多是范德华层状材料，比如石墨烯、二硫化钼、二硫化钨等，这些材料是由一层一层的原子通过比较弱的范德华力结合在一起的。其基本单元是原子层，通过机械剥离等方法比较容易得到。”杜罗军向记者举例道，就像千层饼的每一层之间都有粘连，我们可以用手轻轻撕开完整的一层，而撕下来的这一层就成了二维材料。

纵观整个材料数据库，层状材料的占比非常小，97.5%以上都是非层状材料，比如生活中随处可见的金属。既然石墨烯等二维材料能通过机械剥离而得，那金属的二维化是否也能通过机械剥离的方法实现？

“不同于层状材料，金属由于每个原子通过‘强力胶水’也就是强的金属键相互作用四面八方紧紧相连，要想将其重塑为原子极限厚度的二维金属，就好比从压缩饼干中取出像千层饼那样完整的一层来一样，是极具挑战性的。”该课题组博士赵交交介绍，这是自己在攻读博士学位期间唯一的一项研究工作，他和老师同学们一起在探寻二维金属的路上奋斗了7年。

制备二维材料有很多不同方法。比如机械剥离法就像“撕胶带”，用胶带能从石墨中“揭开”单层石墨烯；而化学气相沉积法则通过高温“吹气”，在衬底上“绘制”出大面积均匀的二维薄膜。

制备二维金属适合哪种方法？赵交交回忆，“前期探索阶段就像在黑暗中前行，我们尝试了很多方法，比如把二维材料插入金属层，或者尝试像生长二硫化物那样直接在衬底上长出一层金属膜，但这些方法都失败了。”

直到有一天，研究人员从我国传统的金箔工艺上获得了灵感。运用“中华一绝”南京金箔锻制技艺锤打出来的金箔薄如蝉翼、软似绸缎，民间传说“一两黄金打出的金箔能盖一亩三分地”。千锤百炼出真金，团队决定尝试挤压的方式来研制二维金属。

“最终，我们研究出了范德华挤压技术——将加热熔化的金属液滴置于上下两层‘二硫化钼+蓝宝石’压砧（压砧是一种用于高压实验的设备部件）中间，通过外力挤压减薄并封装原子级厚度的二维金属薄膜。”赵交交介绍，如果把一块边长3米的金属立方块压成单原子层厚，将可以铺满整个北京市的地面。目前实验室已经成功制备单原子层的多种二维金属，包括铋、锡、铅、铟和镓，未来随着实验设备的升级，还将拓展至其他熔点更高的金属。

杜罗军清楚记得第一次与二维金属“见面”的场景。“当第一次测量出样品厚度在0.6纳米左右时，我们都很激动，因为这意味着可能成功制备出了二维金属。石墨烯的碳原子很小，其厚度大概是0.335纳米，而金属原子相对较大，0.6纳米的厚度已经非常薄。之后我们马上用原子力显微镜进行更精确的测量，看到不同金属原子层的厚度虽然有波动，但都处于原子层级别，当时的兴奋之情难以言表。”

用7年时间研究一项前无古人的开创性工作，背后的曲折故事自不消说。但在采访中，课题组成员们都表示“甘之如饴”。

“不能迷信所谓的‘不可能’。作为科研人员，我们愿意去做这种从0到1的探索，亲身进行全面深入的尝试。只要能把二维金属做出来，我们可以‘坐冷板凳’，无论是10年还是20年都不会动摇。我们都坚信，自己所从事的事业将带来未来产业链的革新，甚至可能推动整个人类文明向前发展。”中国科学院物理研究所研究员张广宇说。

二维金属有望带来超微型低功耗晶体管、高频器件、透明显示等领域的技术革新

虽然实验灵感来自金箔，但压制原子层厚度的金属膜和金箔制作相比还是有很大区别的。因为在金箔制作过程中，锤子表面有原子起伏，也就是“粗糙”的，无法达到原子级平整，因此打出来的金属也不可能实现真正意义上的“超薄”。

用什么材料挤压、用多大的力挤压，研究团队都经过了反复尝试。在实验室里，杜罗军给记者展示了两块手掌大小、状似玻璃的片状物：一片是透明的，另一片是黄绿色的。

“这两片其实都是蓝宝石，只是其中一片的表面覆盖了薄薄一层二硫化钼。”杜罗军介绍，“2022年左右，课题组在二硫化钼材料的研究上取得了很大进展，材料的质量和尺寸都有了提升。我们发现二硫化钼可以作为理想的压砧材料，于是开始用它尝试压制二维金属。”

二硫化钼和蓝宝石是挤压出二维金属的绝佳“拍档”，二者的结合可为二维金属的制备提供理想的范德华压砧。

在压制之前，科研人员会对蓝宝石进行处理，使其形成原子级平整的台阶（“原子台阶”是指原子按照特定的排列方式形成的一种楼梯状结构），再通过覆盖二硫化钼进一步弥补台阶，使其达到近乎百分之百的原子级平整。这样的结构能够保证在压制过程中金属受到均匀的压力。同时，二硫化钼作为范德华材料，与金属之间没有强化学键，只是通过很弱的范德华力结合，这样压制出来的二维金属能够保持其本真的物性，便于下一步研究和利用。

由于金属的活性很高，在空气中很容易被氧化。比如生活中常见的铝罐，表面都会形成一层肉眼看不见的纳米级氧化层，而金属内部的物性不会改变。氧化对于只有原子级厚度的二维金属来说是致命的，一旦被氧化，它就会失去其原本的特性。

“我们的制备方法有一个巧妙之处，就是在压制过程中，二维金属的上下都被二硫化钼封起来了，就像塑封照片一样，隔绝了空气，大大提高了其稳定性。”杜罗军介绍，研究团队对第一个制备的样品进行了长达一年的监测，目前没有发现其物性产生变化。

从三维到二维，金属的物性可能会发生极大变化，这也给相关学科研究带来新的课题。比如，二维金属的电导率比三维金属提高了一个量级；在光学激发下，出现了一些三维金属中没有的新的声子模式；在化学性质方面，也出现了全新的特性。

此外，从电子运动的角度来看，在三维金属中，电子可以在三个维度上移动，而在二维金属中，电子被局限在一个平面内，形成了二维电子气。二维电子气在量子霍尔效应、超导等领域都有重要的研究价值，可以帮助科学家探索一些在三维体系中无法实现的物理现象。

张广宇说：“原子极限厚度的二维金属有望带来超微型低功耗晶体管、高频器件、透明显示、超灵敏探测、极致高效催化等众多领域的技术革新。此外，范德华挤压技术为二维金属合金、非晶和其他二维非层状材料也提供了有效的原子级制造方案，为各种新兴的量子、电子和光子器件应用勾勒出美好愿景。”
